高低壓開關柜是目前使用非常廣泛的電力設備之一，你可以經常在 發電廠、企業廠區、供電局等尋找到它的身影。其內部主要就是一些開關斷路器之類保護器等組合而成。然而它內部的這些開關接頭可是會在人們不知情的情況下，自己偷偷地就“發燒上火”了。它這一上火不要緊，引起溫度異常升高，從而誘發火災可就慘了！因此為了避免這種事故的發生，對開關柜內部進行測溫也是一種必要手段。今天這篇文章，我們就來看看開關柜測溫的一些小細節吧！

       開關柜是有一個或多個低壓開關設備和與之相關的控制、測量、信號、保護、調節等設備，由制造廠家負責完成所有內部的電氣和機械的連接，用結構部件完整地組裝在一起的一種組合體。其主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中，進行 開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置。

       在電網系統中，12～40.5kV開關柜設備是運行數量最多的一次變電設備，然而近年來卻事故頻發，造成了經濟損失、人員傷亡等不好的社會影響。說明這其中是存在隱患的，其中有幾點表現為：

1. 內部絕緣問題

       近年來，開關柜產品體積不斷縮小，柜內絕緣性能發生缺陷、故障增多。主要表現在：爬距和空氣間隙不夠，特別是 手車柜，現在很多廠家為了縮短柜體尺寸，大幅度地減小裝于柜內的斷路器、隔離插頭的相間和對地距離，卻未采取有效保證絕緣強度的措施；裝配工藝不良，由于裝配質量差，開關柜內的單一元件可以通過耐壓試驗，但組裝后開關柜整體卻無法通過；接點容量不足或接觸不良，當接點容量不足或接觸不良時，局部溫度升高，絕緣性能下降，引起對地或相間閃絡；自帶加熱器易損壞，還會在開關柜內發生凝露現象，降低絕緣性能；配套附件絕緣性能差。部分制造廠為了降低成本，采用絕緣水平較低的配套附件，降低了開關柜的整體絕緣性能。

       這種問題可以歸結為設計不當。對策也很簡單，不能盲目追求開關柜小型化，應根據工程情況、變電站內布置、運行維護和設備檢修等因素綜合考慮，采購合適的開關柜。比方說，以空氣或以空氣/絕緣材料作為絕緣介質的設備，應考慮絕緣材料的厚度、設計場強和老化問題，并要求制造廠按照標準要求進行凝露試驗。

2. 發熱缺陷問題

        這是我們要重點談?wù)劦膯栴}。關于開關柜內部發熱的隱患，主要存在有以下情況：

     1. 回路連接點接觸不良，接觸電阻增大，發熱問題突出，如隔離觸頭接觸不良；

     2. 金屬鎧裝式柜體通風口設計不合理，空氣不對流，散熱能力差，柜內發熱問題較多；

     3. 穿墻套管、電流互感器等安裝結構形成電磁閉合回路從而產生渦流，造成部分隔離擋板材質發熱現象嚴重；

     4. 部分封閉開關柜內干式設備（澆注式電流互感器、澆注式電壓互感器、干式變壓器）選用的繞組線徑不足、澆注工藝控制不嚴，極易發生過熱損壞。

       解決的對策呢，當然就是要讓它“發燒上火”的狀態停止下來，就像是人發燒了要想辦法退燒一樣，開關柜內部同樣要加強散熱。比方說安裝送風機和引風機。更為重要的是， 要時時刻刻把握開關柜內部的溫度情況，對開關柜測溫一定要重視起來，這樣才能有備無患！

       目前，針對像是開關柜這樣的電力設備溫度監測方法，仍大都采用傳統的示溫蠟片法和紅外測溫儀定期測量的方式，這存在以下問題：

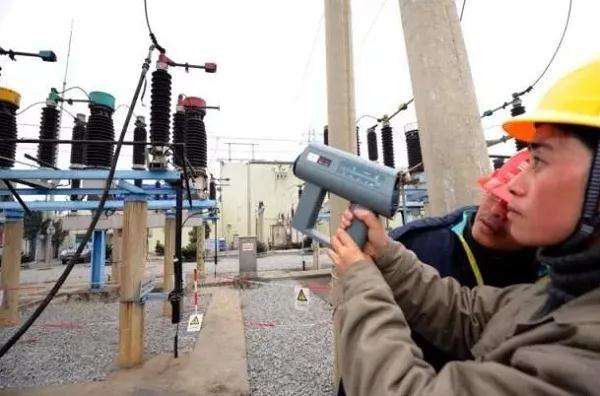

    （1）示溫蠟片法，易老化和脫落，溫度指示范圍窄，精確度低，人工操作，無法實現自動化管理；     （2） 紅外測溫儀，只能直線點檢測，受環境影響測量精度，且經常受遮攔而無法測量；

    （3）人工定期巡視，工作強度大，需近距離測溫，安全系數低；

    （4）非在線式溫度監測，不能反映溫度的變化過程和及時發現設備異常。

       因此，關于開關柜的測溫，逐漸被更加方便可靠高效的無源無線測溫的方法所代替。它的原理可簡要概括為：溫度收集器利用天線發射射頻電波，射頻電波一方面激活傳感器工作，同時也傳送測溫命令。傳感器在激活后啟動測溫電路，并將測溫結果發送給收集器，整個過程都是數字協議通信，數字傳輸，并帶CRC檢查碼糾錯，通信穩定可靠。

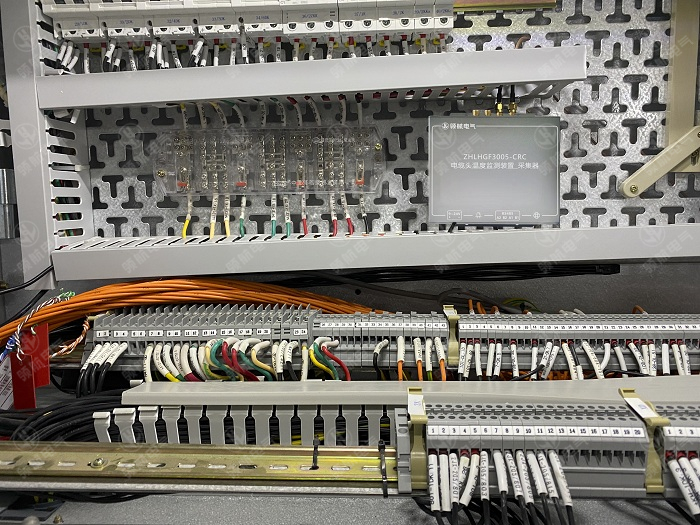

       如上圖所示，這是領航電氣為某變電站安裝的無源無線測溫裝置的采集器部分，通過采集得到的數據準確，且可隨時反饋到后臺，這樣就實現了測溫的“物聯網化”，運維人員也可隨時掌控開關柜等電力設備的溫度情況，從而真正實現“秒級測溫”“早發現早治療”，盡可能減少電力設備運行的安全隱患！朋友們，如果您有興趣，歡迎搜索“珠海領航電氣”，我們將竭誠為您服務。
